USB إلى SPI و DMX
CLUB SPI هي واجهة مستقلة من نوع USB إلى SPI، مزودة بمنافذ SPI وDMX512 (RDM) في جهاز واحد، تُستخدم للتحكم في إضاءة LED وتركيبات شرائط LED أو تشغيلها. عند توصيلها بجهاز كمبيوتر يعمل ببرنامج Chromateq (PRO DMX 2، PIXXEM، STUDIO DMX)، تقوم بتحويل البيانات مباشرةً إلى تنسيق SPI. ما يصل إلى 3072 قناة، 1020 بكسل RGB أو 768 بكسل RGBW، بمعدل 15 إطارًا في الثانية — استبدال وحدة تحكم DMX منفصلة مقترنة ببرنامج تشغيل DMX-to-SPI.
كمعيار DMX-to-SPI مشغل LED، CLUB يستقبل بروتوكول SPI نطاق DMX-RDM مكون من 512 قناة كمدخلات ومخرجات يدعم ما يصل إلى 170 بكسل RGB أو 128 بكسل RGBW عبر مخرج SPI ذي 3072 قناة، مع إمكانية ضبط كل من تجميع البكسل وتكرار القناة من 1 إلى 3072.
في الوضع المستقل، CLUB يقوم جهاز SPI بتسجيل العرض في ذاكرته الداخلية وإعادة تشغيله بدون الحاجة إلى جهاز كمبيوتر. تصل سرعة الفيديو إلى 25 إطارًا في الثانية، ويتم تشغيلها بواسطة مدخل DMX، أو ما يصل إلى 3 نقاط اتصال جافة ذكية، أو جهاز تحكم عن بعد بالأشعة تحت الحمراء. (تشغيل/إيقاف/إيقاف مؤقت، تعتيم، سرعة).
كتلة المحطة الطرفية المسمار
1. دي ام اكس -
2. أرض دي إم إكس
3. دي ام اكس +
4. ساعة SPI
5. بيانات SPI
جهاز استقبال الأشعة تحت الحمراء LED
كتلة المحطة الطرفية المسمار
1. المحفز أ
2. المحفز ب
3. المحفز ج
4. أرض الزناد
5. V- المدخل / الأرضي
6. مدخل V+ / 9-24 فولت تيار مستمر

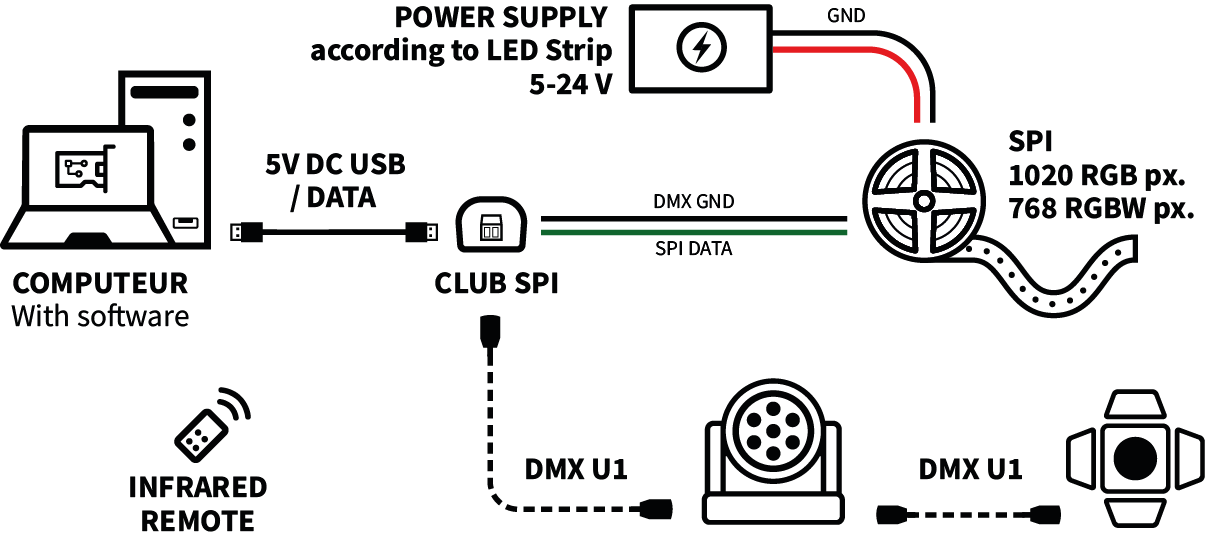

الوضع المباشر، عند الاتصال بالكمبيوتر.
وضع التشغيل المستقل، بدون كمبيوتر، واللعب من الذاكرة
وضع تشغيل LED، تحويل DMX إلى SPI مباشرة
استخدم CLUB نافذة خيارات SPI في برو دي ام اكس 2 و أداة الجهاز يوفر جميع معلومات وتكوينات الجهاز الخاصة بواجهة DMX و SPI.
تكوين مخرجات DMX و SPI:
إعدادات DMX:
إعدادات SPI:
مع جميع معلمات التكوين، CLUB يمكن لتقنية SPI التكيف مع أي شريط SPI-LED.
برنامج التحكم في الإضاءة
وحدة التحكم DMX الجديدة لدينا – CLUB SPI يمكن دمجها في أنظمة تحكم قابلة للتطوير مصممة للعروض الحية أو التركيبات الثابتة، أو نشرها بشكل فردي بدون جهاز كمبيوتر كحل تحكم مستقل بسيط وأنيق ولكنه متطور.
ويندوز 10 / 11 · ماك أو إس 10.14 والإصدارات الأحدث · لينكس (أوبونتو، ديبيان) · نظام تشغيل راسبيري باي (ستوديو لوكس: ويندوز وماك أو إس)
جميع برامج إدارة الإضاءة لدينا مجانية وتتطلب جهاز أو واجهة Chromateq™ لتحويل جهاز الكمبيوتر الخاص بك إلى وحدة تحكم DMX قابلة للتكيف وفعالة بشكل مثير للإعجاب.
وحدة التحكم عن بعد بالأشعة تحت الحمراء
كل زر يقوم بتشغيل حدث معين.
يجب تعيين الأزرار من 1 إلى 15 لرقم حدث عبر البرنامج قبل تحميل العرض في الذاكرة.
-
الأزرار من 1 إلى 15 متاحة لمشروع المنطقة الفردية.
الأزرار من 1 إلى 9 متاحة لمشاريع المناطق المتعددة.
حدد وضع السرعة، ومخفت الإضاءة، واللون، واستخدم زري + و -.
عدد 2
في وضع المشهد، يُفعّل كل زر حدثًا مختلفًا. الأزرار 1 إلى 15 يجب تعيينها لحدث ما عبر البرنامج.
-
تحفيز عملية من 1 إلى 15 في منطقة أحادية.
تحفيز عملية من 1 إلى 9 في المناطق المتعددة.
القيم المُسبقة من 1 إلى 9 في وضع السرعة، ووضع التعتيم، ووضع الألوان.
عدد 3
في وضع المشهد، يُفعّل كل زر حدثًا مختلفًا. الأزرار 1 إلى 15 يجب تعيينها لحدث ما عبر البرنامج.
-
تحفيز عملية من 1 إلى 15 في منطقة أحادية.
تحفيز عملية من 1 إلى 9 في المناطق المتعددة.
القيم المُسبقة من 1 إلى 9 في وضع السرعة، ووضع التعتيم، ووضع الألوان.
عدد 4
في وضع المشهد، يُفعّل كل زر حدثًا مختلفًا. الأزرار 1 إلى 15 يجب تعيينها لحدث ما عبر البرنامج.
-
تحفيز عملية من 1 إلى 15 في منطقة أحادية.
تحفيز عملية من 1 إلى 9 في المناطق المتعددة.
القيم المُسبقة من 1 إلى 9 في وضع السرعة، ووضع التعتيم، ووضع الألوان.
عدد 5
في وضع المشهد، يُفعّل كل زر حدثًا مختلفًا. الأزرار 1 إلى 15 يجب تعيينها لحدث ما عبر البرنامج.
-
تحفيز عملية من 1 إلى 15 في منطقة أحادية.
تحفيز عملية من 1 إلى 9 في المناطق المتعددة.
القيم المُسبقة من 1 إلى 9 في وضع السرعة، ووضع التعتيم، ووضع الألوان.
عدد 6
في وضع المشهد، يُفعّل كل زر حدثًا مختلفًا. الأزرار 1 إلى 15 يجب تعيينها لحدث ما عبر البرنامج.
-
تحفيز عملية من 1 إلى 15 في منطقة أحادية.
تحفيز عملية من 1 إلى 9 في المناطق المتعددة.
القيم المُسبقة من 1 إلى 9 في وضع السرعة، ووضع التعتيم، ووضع الألوان.
عدد 7
في وضع المشهد، يُفعّل كل زر حدثًا مختلفًا. الأزرار 1 إلى 15 يجب تعيينها لحدث ما عبر البرنامج.
-
تحفيز عملية من 1 إلى 15 في منطقة أحادية.
تحفيز عملية من 1 إلى 9 في المناطق المتعددة.
القيم المُسبقة من 1 إلى 9 في وضع السرعة، ووضع التعتيم، ووضع الألوان.
يجب تخصيص الأزرار من 1 إلى 15 لمشهد ما عبر البرنامج.
عدد 8
في وضع المشهد، يُفعّل كل زر حدثًا مختلفًا. الأزرار 1 إلى 15 يجب تعيينها لحدث ما عبر البرنامج.
-
تحفيز عملية من 1 إلى 15 في منطقة أحادية.
تحفيز عملية من 1 إلى 9 في المناطق المتعددة.
القيم المُسبقة من 1 إلى 9 في وضع السرعة، ووضع التعتيم، ووضع الألوان.
يجب تخصيص الأزرار من 1 إلى 15 لمشهد ما عبر البرنامج.
عدد 9
في وضع المشهد، يُفعّل كل زر حدثًا مختلفًا. الأزرار 1 إلى 15 يجب تعيينها لحدث ما عبر البرنامج.
-
تحفيز عملية من 1 إلى 15 في منطقة أحادية.
تحفيز عملية من 1 إلى 9 في المناطق المتعددة.
القيم المُسبقة من 1 إلى 9 في وضع السرعة، ووضع التعتيم، ووضع الألوان.
عالمي | 15
In متعدد المنطقة في الوضع العادي، اضغط على الأزرار A وB وC وD وE للتحكم في منطقة. اضغط على زر المنطقة العامة [ ] لتفعيل جميع المناطق في وقت واحد.
زيادة | 16
يختار المشاهد التالية
-
زيادة قيمة
الوضع المحدد:
– المشهد +/-
– باهتة +/-
- السرعة +/-
- اللون +/-
وقفة | 17
تجميد المشهد الحالي في حالته
انقطاع التيار الكهربائي | 18
يوقف المشهد الحالي ويشغل المشهد 00. يتم تعيين جميع مستويات DMX على الصفر.
انخفاض | 19
يختار المشاهد السابقة
-
قلل قيمة
الوضع المحدد:
– المشهد +/-
– باهتة +/-
- السرعة +/-
- اللون +/-
وضع السرعة | 20
اختر وضع السرعة لتعديل سرعة المنطقة المحددة.
اضغط على المفاتيح 1 إلى 9 لاختيار سرعة محددة مسبقًا: 5 هي السرعة الافتراضية، و1 هي السرعة الدنيا، و9 هي السرعة القصوى.
اضغط (أو استمر بالضغط) على المفاتيح + و – لضبط قيمة السرعة.
باهتة | 21
إختار ال وضع التعتيم لتعديل مُخفّض الإضاءة للمنطقة المُحددة.
اضغط على المفاتيح 1 إلى 9 لاختيار مُخفت إضاءة مُسبق الضبط، يتوافق المفتاح 9 مع قيمة مُخفت إضاءة بنسبة 100%.
اضغط (أو استمر بالضغط) على المفاتيح + و – لضبط قيمة التعتيم
إصدار وضع اللون | 22
وضع الألوان | 23
إختار ال وضع الألوان لتغيير لون المنطقة المحددة.
اضغط على المفاتيح 1 إلى 9 لاختيار لون محدد مسبقًا: 1- أبيض، 2- أحمر، 3- برتقالي، 4- أصفر، 5- أخضر، 6- سماوي، 7- أزرق، 8- بنفسجي، 9- أرجواني.
اضغط (أو استمر بالضغط) على المفاتيح + و – لضبط قيمة اللون
وضع المشهد | 24
إختار ال وضع المشهد لإطلاق الأحداث.
اضغط على المفاتيح من 1 إلى 9 في المناطق المتعددة الوضع والأزرار من 1 إلى 15 في وضع المنطقة الواحدة لاختيار الأحداث.
اضغط (أو استمر بالضغط) على المفاتيح + و – للتمرير عبر الأحداث واحداً تلو الآخر.
تتضمن العبوة جهاز تحكم عن بعد بالأشعة تحت الحمراء واحد CLUB حزمة SPI.
استخدم DIN طقم حامل السكة هو حل تركيب سهل ومريح مصمم لتوصيل أي أجهزة Chromateq بسهولة بلوحة قياسية DIN تم تصميمها خصيصًا للمكاملين والمثبتين والبيئات التقنية، وهي تضمن تركيبًا نظيفًا وآمنًا وموثوقًا به داخل الخزائن الكهربائية ولوحات التحكم والأنظمة الصناعية.
وهو متوافق تمامًا مع جميع منتجات Chromateq، مما يوفر تكاملًا سريعًا وسلسًا للمشاريع التي تتطلب ذلك DIN تركيب على السكة. DIN يتم تثبيت الحامل في الجزء الخلفي من العلبة باستخدام لاصق قوي ومتين ذو وجهين (3M).
متوفر عند الطلب عند تقديم طلبك.
سعر DIN سعر المجموعة: 20 يورو (باستثناء ضريبة القيمة المضافة).
الأجهزة وDMX (البرمجيات والبث المباشر)
CLUB SPI
سعر التجزئة (بدون ضريبة القيمة المضافة)
259 يورو / 309 دولارًا أمريكيًا
DMX مع PRO DMX 2، PIXXEM
512 (مدخل/مخرج) لكل جهاز، RDM
مخرج SPI (بيانات + ساعة) مع PRO DMX 2، PIXXEM
1x 1020 بكسل / 3072 قناة بمعدل 15 إطارًا في الثانية عبر منفذ USB إلى 25 إطارًا في الثانية في الوضع المستقل
محول DMX إلى SPI (محرك LED)
3072 قناة، 170 بكسل RGB أو 128 بكسل RGBW
خيارات المحول
تجميع البكسلات، عنوان بدء DMX، تكرار البكسلات، RDM
RDM (اتجاهات بيانات DMX المزدوجة، عنونة DMX)
نعم
متوافق مع USB-C
نعم (5 فولت تيار مستمر، 0.2 أمبير)
قابلة للترقية في الموقع
نعم، UxU (أضف Art-Net Universes)
أقصى عدد من الأجهزة المتصلة
10 عبر منفذ USB
الضمان الدولي
3 سنوات
الأبعاد (مم / بوصة)
الارتفاع: 103 (4.06 بوصة) / العرض: 50 مم (1.96 بوصة) / العمق: 37,5 مم (1.47 بوصة)
الوزن / درجة حرارة التشغيل / الشهادة
0.1 كجم (0.22 رطل) / من -40 إلى +85 درجة مئوية / CE، FCC، RoHS
تقف وحدها
مخرج DMX (قنوات 16 بت) و SPI
512 قناة DMX للإدخال/الإخراج و3072 قناة SPI للإخراج
محول/محرك/مشفر LED من DMX إلى SPI
512 قناة، تجميع البكسل، تكرار البكسل، عنوان البداية
المنطقة (تشغيل المشهد في وقت محدد)
1 (DMX + SPI)
سعة خطوة الذاكرة
256 ميجابايت، 8000 خطوة لـ 7U (1 DMX + 6 SPI)
أقصى سعة للمشهد
512
مدخلات الطاقة
9-24 فولت تيار مستمر، 5 فولت USB، 0.2 أمبير، 0.7 واط
المحفزات (مستقلة)
نقاط تلامس جافة ذكية (تشغيل، تشغيل/إيقاف، تحرير، أوامر)
3 دبابيس (زناد على الأرض)
جهاز تحكم عن بعد بالأشعة تحت الحمراء (تشغيل/إيقاف/إيقاف مؤقت، تعتيم، سرعة)
نعم
DMX في
نعم، 512
تطبيقات الكمبيوتر
CLUB SPI
PRO DMX 2، PIXXEM، STUDIO DMX
512 منفذ DMX (مدخل/مخرج) + 3072 منفذ SPI لكل جهاز
Audio Timeline
اختياري (يتطلب ترقية كاملة*)
واي فاي لايت - موبايل APP / API
التحكم بالبرمجيات فقط من الهاتف المحمول والشبكة المحلية
الدعم الفني العالمي
نعم، الإنجليزية، الفرنسية، الصينية
*كامل: +RDM + 24 ساعةTimeline + خط زمني متعدد + Timeline تسجيل مباشر + 3D غير محدود + ساعة وقت MIDI + SMPTE + تقويم الكمبيوتر ومشغلات الساعة.
Art-Net، sACN، DVI، DMX في/خارج
ART-NET، مخرج sACN (PRO DMX 2 / PIXXEM)
اختياري (بحد أقصى 64U / 512U)، يتطلب ترقية
إدخال DMX والتحكم والتسجيل
512 + RDM
ART-NET، sACN الإدخال، التحكم، المشغلات، التسجيل
اختياري (الحد الأقصى 16 وحدة)
دقة DVI المدعومة (PIXXEM)
اختياري (الحد الأقصى 1920*1080)
مشغلات
MIDI، RS232، Wi-Light، UDP, لوحة المفاتيح، الارتباطات التشعبية
نعم
التحكم في MIDI، إيقاع الصوت، BPM، Wi-Light، UDP
نعم
تخصيص واجهة المستخدم
نعم
